DIFERENTES HORNOS PARA PRODUCIR ACERO
ALVARO GARCES PAQUE
COD: 4013213843
CORPORACIÓN UNIVERSITARIA DEL HUILA "CORHUILA"
FACULTAD DE INGENIERÍA INDUSTRIAL.
2015

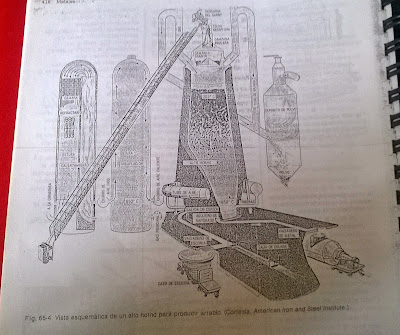

ALTO HORNO:
En general los altos hornos tienen un diámetro mayor a 8 m y llegan a tener una altura superior de los 60 m. Están revestidos de refractario de alta calidad.
Los altos hornos pueden producir entre 800 y 1600 toneladas de arrabio cada 24 h. La caliza, el coque y el mineral de hierro se introducen por la parte superior del horno por medio de vagones que son volteados en una tolva. Para producir 1000 toneladas de arrabio, se necesitan 2000 toneladas de mineral de hierro, 800 toneladas de coque, 500 toneladas de piedra caliza y 4000 toneladas de aire caliente.
Con la inyección de aire caliente a 550°C, se reduce el consumo de coque en un 70%. Los sangrados del horno se hacen cada 5 o 6 horas, y por cada tonelada de hierro se produce 1/2 de escoria.
.jpg)
Proceso de pudelado
El hierro dulce es un metal que contienen menos del 0.01% de carbono y no más de 0.003% de escoria. Para su obtención se requiere del proceso conocido como pudelado, el que consiste en fundir arrabio y chatarra en un horno de reverbero de 230 kg, este horno es calentado con carbón, aceite o gas. Se eleva la temperatura lo suficiente para eliminar por oxidación el carbón, el silicio, y el azufre. Para eliminar todos los elementos diferentes al hierro, el horno de pudelado debe estar recubierto con refractario de la línea básica (ladrillos refractarios con magnesita y aluminio). El material se retira del horno en grandes bolas en estado pastoso y el material producido se utiliza para la fabricación de aleaciones especiales de metales. Existen otros procedimientos modernos como el llamado proceso Aston, en donde en lugar del horno de reverbero se usa un convertidor Bessemer con lo que se obtienen mayor cantidad de material.
HORNO BESSEMER:
Es un horno en forma de pera que está forrado con refractario de línea ácida o básica. El convertidor se carga con chatarra fría y se le vacía arrabio derretido, posteriormente se le inyecta aire a alta presión con lo que se eleva la temperatura por arriba del punto de fusión del hierro, haciendo que este hierva. Con lo anterior las impurezas son eliminadas y se obtiene acero de alta calidad. Este horno ha sido substituido por el BOF, el que a continuación se describe.
HORNO BASICO DE OXIGENO (BOF).
Es un horno muy parecido al Bessemer con la gran diferencia que a este horno en lugar de inyectar aire a presión se le inyecta oxígeno a presión, con lo que se eleva mucho más la temperatura que en el Bessemer y en un tiempo muy reducido. El nombre del horno se debe a que tiene un recubrimiento de refractario de la línea básica y a la inyección del oxígeno. La carga del horno está constituida por 75% de arrabio procedente del alto horno y el resto es chatarra y cal. La temperatura de operación del horno es superior a los 1650°C y es considerado como el sistema más eficiente para la producción de acero de alta calidad. Este horno fue inventado por Sir Henrry Bessemer a mediados de 1800, sólo que como en esa época la producción del oxígeno era cara se inició con la inyección de aire, con lo que surgió el convertidor Bessemer, el que ya fue descrito.

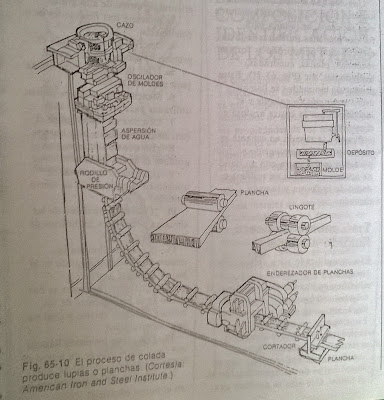

.jpg)
HORNO DE HOGAR ABIERTO:
Es uno de los hornos más populares en los procesos de producción del acero. Un horno de este tipo puede contener entre 10 y 540 toneladas de metal en su interior. Tiene un fondo poco profundo y la flama da directamente sobre la carga, por lo que es considerado como un horno de reverbero. Su combustible puede ser gas, brea o petróleo, por lo regular estos hornos tienen chimeneas laterales las que además de expulsar los gases sirven para calentar al aire y al combustible, por lo que se consideran como hornos regenerativos.
Los recubrimientos de los hornos de hogar abrierto por lo regular son de línea básica sin embargo existen también los de línea ácida ((ladrillos con sílice y paredes de arcilla). Las ventajas de una línea básica de refractario, sobre una ácida son que con la primera se pueden controlar o eliminar el fósforo, el azufre, el silicio, el magnesio y el carbono y con la línea ácida sólo se puede controlar al carbono. El costo de la línea básica es mayor que el de la ácida.
Los hornos de hogar abierto son cargados con arrabio en su totalidad o con la combinación de arrabio y chatarra de acero. El arrabio puede estar fundido o en estado sólido. La primera carga del horno tarda 10 h en ser fundida y estar lista para la colada, pero si se agrega oxígeno se logra tener resultados en menos de 7 h, además de que se ahorra el 25% de combustible.
HORNO DE ARCO ELÉCTRICO:
Por lo regular son hornos que sólo se cargan con chatarra de acero de alta calidad. Son utilizados para la fusión de aceros para herramientas, de alta calidad, de resistencia a la temperatura o inoxidables. Considerando que estos hornos son para la producción de aceros de alta calidad siempre están recubiertos con ladrillos de la línea básica.
Existen hornos de arco eléctrico que pueden contener hasta 270 toneladas de material fundido. Para fundir 115 toneladas se requieren aproximadamente tres horas y 50,000 kwh de potencia. También en estos hornos se inyecta oxígeno puro por medio de una lanza.
Los hornos de arco eléctrico funcionan con tres electrodos de grafito los que pueden llegar a tener 760mm de diámetro y longitud de hasta 12m. La mayoría de los hornos operan a 40v y la corriente eléctrica es de 12,000 A.
Estos equipos tienen un crisol o cuerpo de placa de acero forrado con refractario y su bóveda es de refractario también sostenida por un cincho de acero, por lo regular enfriado con agua. Para la carga del horno los electrodos y la bóveda se mueven dejando descubierto al crisol, en el que se deposita la carga por medio de una grúa viajera.
Estos equipos son los más utilizados en industrias de tamaño mediano y pequeño, en donde la producción del acero es para un fin determinado, como varilla corrugada, aleaciones especiales, etc.
Horno de inducción
Utilizan una corriente inducida que circula por una bovina que rodea a un crisol en el cual se funde la carga. La corriente es de alta frecuencia y la bovina es enfriada por agua, la corriente es de aproximadamente 1000Hz, la cual es suministrada por un sistema de moto generador. Estos hornos se cargan con piezas sólidas de metal, chatarra de alta calidad o virutas metálicas. El tiempo de fusión toma entre 50 y 90 min, fundiendo cargas de hasta 3.6 toneladas. Los productos son aceros de alta calidad o con aleaciones especiales.
Horno de aire o crisol
Es el proceso más antiguo que existe en la fundición, también se le conoce como horno de aire. Este equipo se integra por un crisol de arcilla y grafito, los que son extremadamente frágiles, los crisoles se colocan dentro de un confinamiento que puede contener algún combustible sólido como carbón o los productos de la combustión.
Los crisoles son muy poco utilizados en la actualidad excepto para la fusión de metales no ferrosos, su capacidad fluctúa entre los 50 y 100 kg.
HORNO DE CUBILOTE:
Son equipos muy económicos y de poco mantenimiento, se utilizan para hacer fundición de hierros colados. Consisten en un tubo de más de 4 metros de longitud y pueden tener desde 0.8 a 1.4 m de diámetro, se cargan por la parte superior con camas de chatarra de hierro, coque y piedra caliza. Para la combustión del coque se inyecta aire con unos ventiladores de alta presión, este accede al interior por unas toberas ubicadas en la parte inferior del horno. También estos hornos se pueden cargar con pelets de mineral de hierro o pedacería de arrabio sólido.
Por cada kilogramo de coque que se consume en el horno, se procesan de 8 a 10 kilogramos de hierro y por cada tonelada de hierro fundido se requieren 40kg de piedra caliza y 5.78 metros cúbicos de aire a 100 kPa a 15.5°C.
Los hornos de cubilote pueden producir colados de hasta 20 toneladas cada tres horas. Este tipo de equipo es muy parecido al alto horno, sólo sus dimensiones disminuyen notablemente. El mayor problema de estos hornos es que sus equipos para el control de emisiones contaminantes es más costoso que el propio horno, por ello no se controlan sus emisiones de polvo y por lo tanto no se autoriza su operación.
